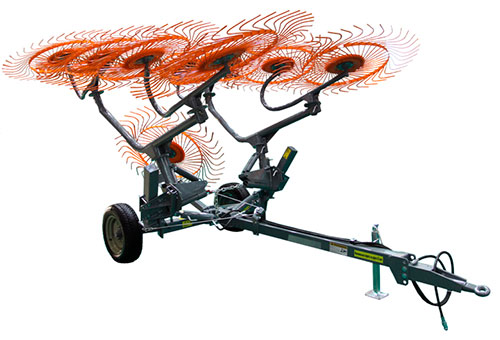

Назначение колесно-пальцевых прицепных грабель состоит в том, чтобы сгребать в валки подвяленную либо свежескошенную траву с попутным переворачиванием данной массы в прокосах или валках. Каждая модель из серии H90 отличается высокой практичностью и простотой эксплуатационного процесса, а также оперативностью осуществления технологического процесса оборачивания либо сгребания.
Преимущества
К объективным достоинствам рассматриваемого оборудования относятся:
- доступность нескольких операций (переворачивание, сгребание, ворошение) в одной сельхозмашине,
- большая прочность за счет исполнения тягового дышла и рамы из труб квадратного сечения,
- отличные пружинные характеристики и продолжительная работоспособность изделия благодаря изготовлению зубцов из высококачественной пружинной стали диаметром 7,0 мм, прошедшей специализированную термообработку,
- осуществление вращения ступицы рабочего колеса на 2-х конических подшипниках, пришедших на замену капроновым втулкам,
- высокая чистота сгребания травяной массы и недопущение засора землей за счет пружины растяжения для регулировки давления колес, оказываемого на почвенный слой,
- ворошение травяной массы под будущим валком, осуществляемое центральным рабочим колесом,

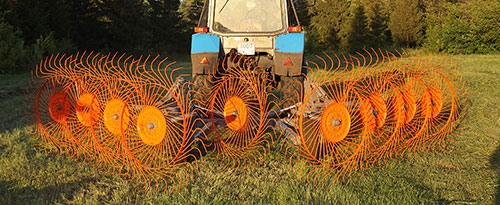

- доступность переведения в рабочее либо транспортное положение посредством гидравлической системы, а также 2-х гидроцилиндров из расчета по одному на каждую рабочую секцию (управление процессом осуществляет оператор из тракторной кабины),
- хорошие показатели прохождения сгребаемой травяной массы без образования куч и забивания благодаря увеличенному пространству под рамой,
- относительная простота и низкая трудоемкость техобслуживания.
Технические характеристики
| Модель | H90V8С | H90V10С |
| Ширина захвата, м. | 6,0 | 7,0 |
| Производительность, га/час | 6,6 | 8,4 |
| Рабочая скорость, км/час | до 20 | до 20 |
| Агрегатируется с трактором | от 25 л.с. | от 40 л.с |
| Количество рабочих колес | 8 | 10 |
| Габариты при транспортировке (Д*Ш*В), м. | 5,2*2,8*2,9 | 5,6*2,8*2,9 |
| Вес, кг | 650 | 690 |
| Производитель | Навигатор-НМ, г. Пермь ТУ 4744-003-95903503-2009 | Навигатор-НМ, г. Пермь ТУ 4744-003-95903503-2009 |
| Год освоения серийного производства | 2009 г. | 2009 г. |
| Протокол приемочных испытаний | №11-08-09 (4130132) | №11-08-09 (4130132) |
| Сертификат соответствия | №РОСС RU.AB02.H02458 | №РОСС RU.AB02.H02458 |
